Van quay kiểu cấp liệu rơi tự do cho viên nén gỗ RWN

Compatible with other WAMGROUP equipment thanks to WAM standard flanges

Easy access to all internal mechanical components

Robust, compact design

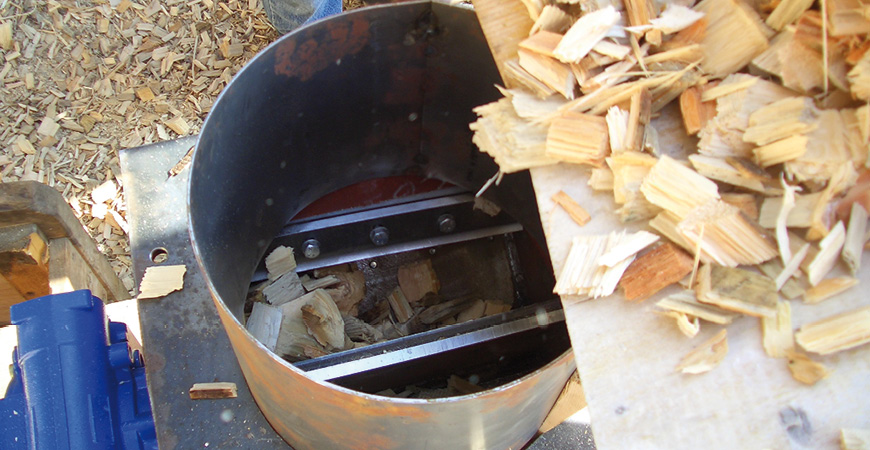

Van quay RWN kiểu rơi tự do với cửa nạp vuông có vỏ bằng gang dạng ống.
Rôto lắp ngang với bốn ngăn có mặt cắt hình chữ V được chế tạo từ thép HARDOX chịu mài mòn. Một thanh cắt HARDOX tại cửa nạp giúp cắt dăm gỗ.
Van quay được trang bị bộ truyền động trực tiếp. Tấm đối diện với đầu truyền động được lắp vòng bi con lăn bên ngoài, không tiếp xúc với vật liệu cấp liệu, giúp tăng khả năng chịu tải và ứng suất hướng tâm.

Chức năng

Van quay RWN được thiết kế để xả và cấp liệu có kiểm soát viên nén gỗ hoặc dăm gỗ từ silo, phễu, hệ thống vận chuyển khí nén, nhà lọc bụi túi hoặc cyclone.
Hình dạng của cánh rôto và thanh cắt tại cửa nạp đảm bảo rằng bất kỳ mảnh gỗ nào trong hỗn hợp nhiên liệu sinh học đều sẽ được cắt nhỏ.

Tính năng

Lưu lượng cấp liệu: 2,2 ~ 19,5 lít mỗi vòng quay (0,08 ~ 0,7 ft³ mỗi vòng quay)
Nhiệt độ vận hành (phiên bản đặc biệt): -20 ~ 150 °C (-4 ~ 300 °F)

Nhiều loại bộ truyền động cho ba tốc độ quay khác nhau
Thanh cắt HARDOX gắn tại cửa nạp của van quay giúp cắt các mảnh gỗ, ngăn chặn tình trạng kẹt van
Rôto HARDOX
Van quay RWN được chứng nhận phù hợp với chỉ thị TRVB H 118 của Áo
Van quay RWN được thiết kế để sử dụng trong sản xuất nhiên liệu sinh học từ gỗ theo các tiêu chuẩn ONORM M7132, ONORM M7133, ONORM M7135, ONORM M7136 và ONORM M7137

Lợi ích

Tương thích với các thiết bị khác của WAMGROUP nhờ mặt bích tiêu chuẩn WAM

Thiết kế gọn nhẹ, cứng vững

Dễ tiếp cận các bộ phận cơ học bên trong
