Khớp nối ống GT

Có thể quay khớp nối GT để dễ tiếp cận với các bu lông và đai ốc

Lắp đặt nhanh chóng và dễ dàng

Thích hợp với tất cả độ dày ống

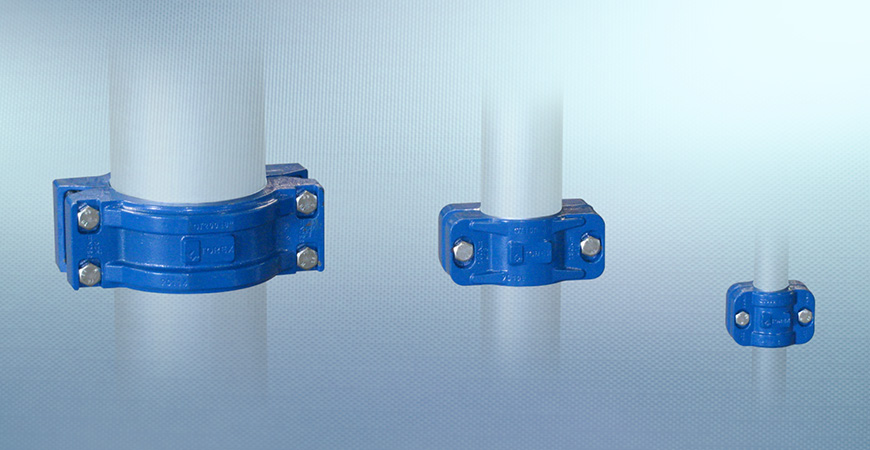

Khớp nối ống GT bao gồm hai vỏ bán hình được đúc bằng gang, với các hàm chịu lực được gắn vào các nửa vỏ để kết nối các ống một cách an toàn, nhanh chóng và chắc chắn.
Hai vỏ bán hình được nối với nhau bằng các bu lông và đai ốc chắc chắn ở hai đầu.
Việc niêm phong được đảm bảo bằng các gioăng làm từ EPDM hoặc SILICONE đạt tiêu chuẩn thực phẩm.

Chức năng

Khớp nối GT được thiết kế để nối liền hai đầu ống trơn trên cùng một trục ngang một cách an toàn, nhanh chóng và chắc chắn. Các hàm được gắn vào vỏ khớp nối đảm bảo độ bám chắc và ngăn ngừa việc các ống bị kéo ra ngoài.

Tính năng

Nhiệt độ vận hành: -40 ~ 110°C (-40 ~ 230°F)
Áp suất vận hành: tối thiểu -0.5 bar / tối đa 7 bar (tối thiểu -7.2 PSI / tối đa 102 PSI)
Đường kính trong khoảng 40 ~ 200 mm (1½ ~ 8 in) phù hợp với các ống trong dây chuyền khí nén thông dụng

Lợi ích

Lắp đặt nhanh chóng và dễ dàng
Giảm chi phí lắp đặt so với các khớp nối hàn
Linh hoạt hơn so với hàn (khớp nối GT có thể tháo rời và tái sử dụng, cho phép thay đổi nhanh chóng và dễ dàng đường ống, hoặc có thể lắp đặt vào các đường ống khí nén khác)
Kích thước tổng thể nhỏ gọn
Không sụt áp trên dây chuyền khí nén
Không nhiễm bẩn nhờ có vòng đệm Silicone
Thích hợp với tất cả độ dày ống
Có thể quay khớp nối GT để dễ tiếp cận với các bu lông và đai ốc
Không cần bảo dưỡng

Tùy chọn

Vòng đệm EPDM
Vòng đệm Silicone dành cho ứng dụng thực phẩm
